Mobile Gasfackel - 402480

Variante:

Mobile Gasfackel zum sicheren und umweltschonenden Abfackeln von Erdgas und anderen brennbaren Gasen. Zur Vermeidung von betriebsbedingten Methanemissionen bei z. B. Entspannung, Inbetriebnahme und Außerbetriebnahme von Rohrleitungen. Entspricht den Anforderungen des DVGW Merkblatt G 404. Geeignet für Versorgungs-/Verteilleitungen sowie zur Entleerung von Tankanlagen. - inkl. Transportkoffer - schnell einsatzbereit, kurze Aufbauzeit, großer Durchsatz und emissionsarme Verbrennung - Wirkungsgrad der Verbrennung unter Idealbedingungen >99 % - integrierte Flammenrückschlagsperre für Gase der Explosionsgruppen: IIA1, IIA, IIB1, IIB2, IIB3, IIB (somit auch geeignet zum Abfackeln von Erdgas mit bis zu 30% Wasserstoffbeimischung) - integrierte Pilotflamme mit Propanversorgung und Piezo-Zünder, Dauerzündung bis zu 8 h (1x AA Batterie), inkl. 2 Ersatzbatterien - max. Betriebsdruck 2 bar (gewährleistet über optional erhältlichen Anschlussadapter mit Druckminderer Art. 402593) - Durchsatz von ca. 800 Nm3/h Methan bei Eingangsdruck >2 bar leitungsseitig vor dem Druckminderer im Anschlussadapter - Anschlusszubehör separat erhältlich

Menge

Erfüllt die Anforderungen der EU-Methanverordnung

Die Reduzierung von Methanemissionen im Gasnetz ist seit Jahren ein ambitioniertes Vorhaben und erlangt durch die EU-Methanverordnung immer stärkere Aufmerksamkeit. Das Abfackeln von Erdgas ist eine gängige Methode, um betriebsbedingte Methanemissionen (Ausblasemissionen beim Spülen) signifikant zu reduzieren.

Seit kurzem ist die Methode auch im neu erschienenen DVGW Merkblatt G 404 verankert. Vor dem Hintergrund der zunehmenden Wasserstoffeinspeisung und einzelner Wasserstoffleitungen gewinnt auch das Abfackeln von Wasserstoff an Bedeutung. Mobile Fackeln werden in der G 404 als wirksames Werkzeug zur Reduzierung der Gasemissionen beschrieben. Dies gilt gleichermaßen für den Nieder-, Mittel- und Hochdruckbereich. Für jeden Anwendungsfall bieten wir Ihnen die passende mobile Fackel.

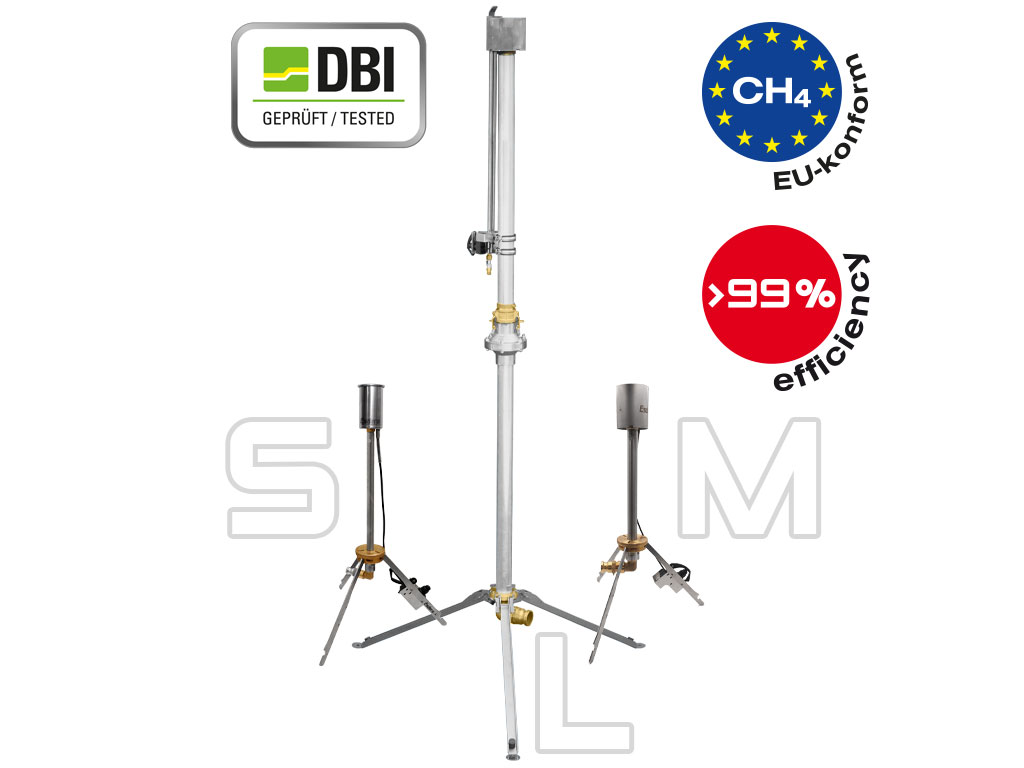

Die Varianten

Die Mobile Gasfackel S wurde speziell für Hausanschlüsse bzw. Netzanschlussleitungen entwickelt. Sie ist äußerst kompakt und in wenigen Minuten einsatzbereit.

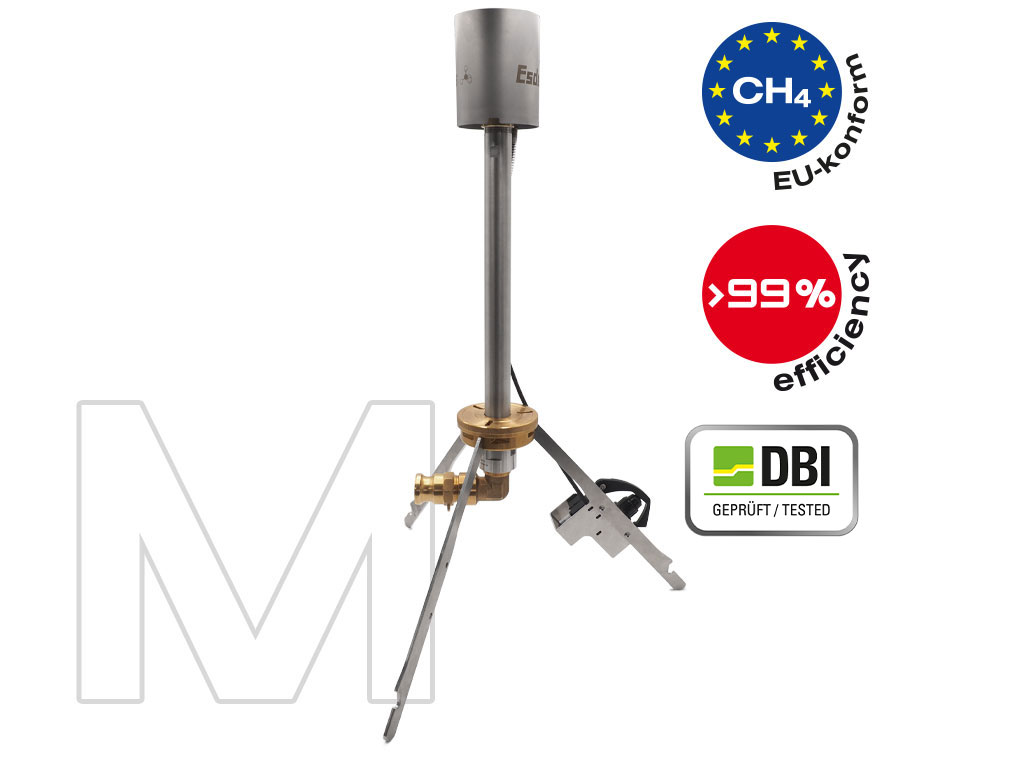

Die Mobile Gasfackel M hat einen ca. viermal größeren Durchsatz als die mobile Fackel S und dient zum Abfackeln von Gas im Nieder und Mitteldrucknetz im Bereich der Verteilleitungen. Sie ist ebenfalls kompakt und schnell einsatzbereit.

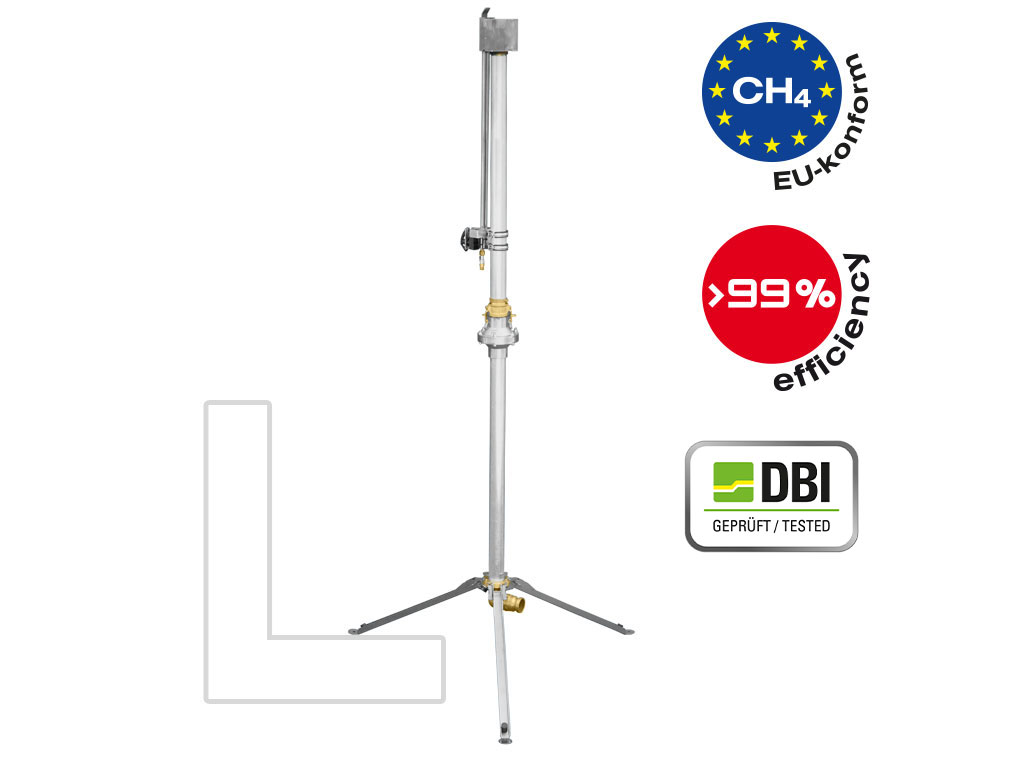

Die Mobile Gasfackel L hat einen nochmals deutlich vergrößerten Durchsatz und ist für das Mittel- bzw. Hochdrucknetz vorgesehen. Aufgrund ihrer Höhe von ca. 2,5 m besteht sie aus zwei Teilen, die in wenigen Minuten ohne weiteres Werkzeug zusammengebaut werden.

Alle Gasfackeln besitzen eine integrierte Dauerzündung für eine stabile Verbrennung und eine Flammenrückschlagsperre zur Absicherung der Rohrleitung. Die Mobile Gasfackel L besitzt zusätzlich eine Pilotflamme, mit der das Gasgemisch gezündet wird.

Weitere Anwendungsoption:
Sicheres Entleeren von LPG-Tanks

Unsere mobilen Gasfackeln bietet Sicherheit und Effizienz, sowie eine einfache Handhabung für umweltgerechtes Entsorgen von Flüssiggasresten. Dank der robusten und kompakten Bauweise der Fackeln, sind sie ideal für den Werkstattalltag oder mobilen Fachbetrieb.

Das Entleeren von LPG-Tanks darf grundsätzlich nur durch Absaugen oder Abfackeln auf einer hierfür besonders gekennzeichneten Fläche erfolgen. Bitte beachten Sie dazu die Auszüge der DGUV, der DVFG sowie der TAK.

Download

Muster Inspektionsprotokoll Mobile Gasfackeln

Für noch mehr Sicherheit – nutzen Sie das Inspektionsprotokoll.

Wir haben hier ein Muster Inspektionsprotokoll für unsere Mobilen Gasfackeln erarbeitet und bieten Ihnen das Formular gratis zum Download an. Füllen Sie einfach das Formular aus.

Messung der Strömungsgeschwindigkeit

Unsere Mobilen Gasfackeln sind konzipiert für das Abfackeln von Gas im Rahmen von Be- und Entgasungsvorgängen. Das Abfackeln von Erdgas ist um ein Vielfaches umweltfreundlicher als das reine Ablassen, da das Erdgas nicht unmittelbar in die Atmosphäre geleitet wird und die Klimarelevanz des Abgases um den Faktor 25 reduziert ist.

Beim Spülen von Rohrleitungen können unsere Mobilen Gasfackeln in Kombination mit dem Gasmessgerät OLLI zur Messung der Strömungsgeschwindigkeit im Rohr genutzt werden. (derzeit nur mit den Mobilen Gasfackeln S und M möglich, zukünftig auch mit der Mobilen Gasfackel L). Dabei wird auch die abgefackelte Menge an Methan oder Propan erfasst. Dies ist im Rahmen der Dokumentationspflicht wichtig, die sich für Netzbetreiber aus der EU-Verordnung zur Reduzierung der Methanemissionen ergibt. Ebenfalls werden die Anforderungen des DVGW-Regelwerks G 465-2 und G 404 umgesetzt.

Im Video sehen Sie unsere Mobile Gasfackel S im Einsatz

Anwendungsbeispiele: Abfackeln von Propan und Methan

Im Video sehen Sie unsere Mobile Gasfackel M im Einsatz.

Anwendungsbeispiele: Abfackeln von Methan und Wasserstoff

Download

Kommentierter Auszug aus der EU-Methanverordnung

Wir haben einen kommentierten Auszug aus der EU-Methanverordnung, speziell bezogen auf den Öl- und Gassektor für Sie zum Download. Mit unseren Einschätzungen und Ideen bezüglich Anforderungen zur Messung, Berichterstattung und Verifizierung.

Technische Daten

	Mobile Gasfackel S	Mobile Gasfackel M	Mobile Gasfackel L
Maximaler Durchsatz	ca. 8 Nm³/h bei 1 bar	ca. 40 Nm³/h bei 1 bar	ca. 400 Nm³/h bei 1 bar
Maximaler Eingangsdruck Gasfackel	1 bar
Maximaler Druck Zubehörteile	10 bar	16 bar
Fackel Zündart	Piezo-Zünder mit manueller Zündung oder Dauerzündung		Pilotflamme mit Piezo-Zünder
Spannungsquelle Piezo-Zünder	1x Batterie Mignon AA
Max. Zünddauer	max. 8 h Dauerzündung pro AA-Batterie
Abfackeln zulässig für folgende Gase	Erdgas, Propan, Wasserstoff		Erdgas, Propan, Wasserstoff
Flammenrückschlagsperre zugelassen für	IIA, IIA1, IIB, IIC		IIA, IIA1, IIB
Wirkungsgrad	99 % unter Idealbedingungen
Höhe, Durchmesser Standfläche	685 mm, 490 mm	650 mm, 520 mm	2.500 mm, 1.265 mm
Gewicht	2.850 g	3.670 g	ca. 20 kg
